产品背景

地下综合管廊是一个线性密闭空间,收容的管线种类多样,而且管廊自身功能使用的动力、照明、通风、排水等设备繁多,具备长度长、分布广、设施多等特性,地下综合管廊是城市的地下生命线,管廊的安全运行关系城市居民和企业的正常生产、工作和生活。管廊内需要安装大量智能物联网感知设备,值班人员可及时发现管廊内的异常情况,管廊分布在城市各地,为了对管廊运行状态的统一监控,需要一套能够完成海量数据采集、综合报警、动态监控和统一展示的系统实现对城市管廊的信息化管理,及时发现和处理事故,保障地下综合管廊安全运行。

产品概述

地下综合管廊环境与设备监控系统为管理人员提供动态监控、历史数据查询、预警报警、联动控制、地图展示等功能。统一管理管廊内的物联网感知设备和部分设施,包括烟感、温感、智能井盖、液位计、火灾报警、温湿度探测器、H2S探测器、CH4探测器、O2探测器等,除此之外还包括管廊内的动力、照明、通风、排水等设施,实时采集各类设备设施的海量数据,结合GIS地图对管廊运行状态统一展示,结合GIS和CAD图纸,实现CAD图纸与GIS的高精度叠加,展示管廊地理分布,设备设施在管廊内的位置,各类信息,实时数据,预警数据等,选择CAD图纸中的防火分区,展示防火分区组态监控界面,展示该防火分区廊体结构和设备在廊内的具体位置。

产品功能

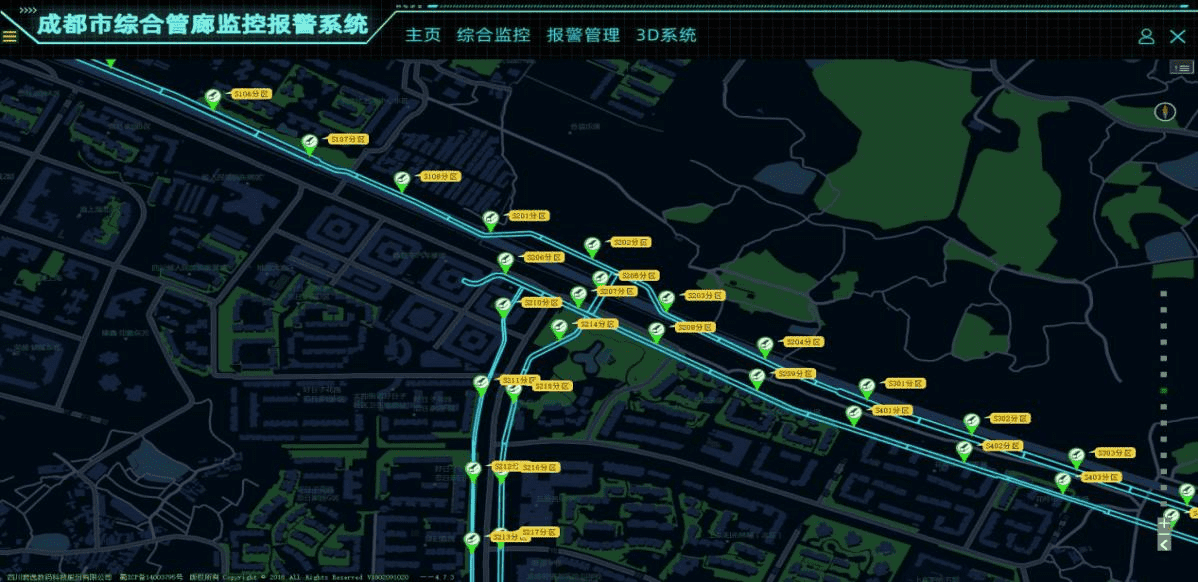

基于GIS地图的实时监控

以GIS地图为基础,展示设备地理位置,当地图放大到一定区域时候展示CAD图纸与地图,点击某个防火分区展示分区的组态图。

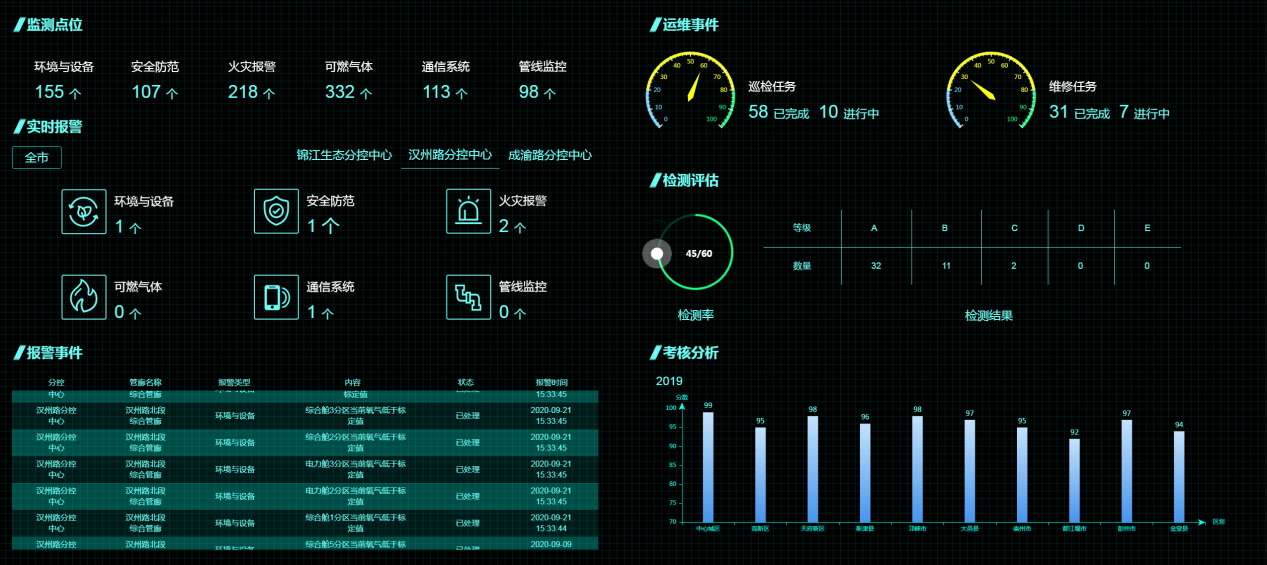

实时数据展示

实时查看物联网的各类实时数据。地图上图标支持报警闪烁和信息提示,通过点击热点图标可以打开对应图标所代表的设备的详情页面。

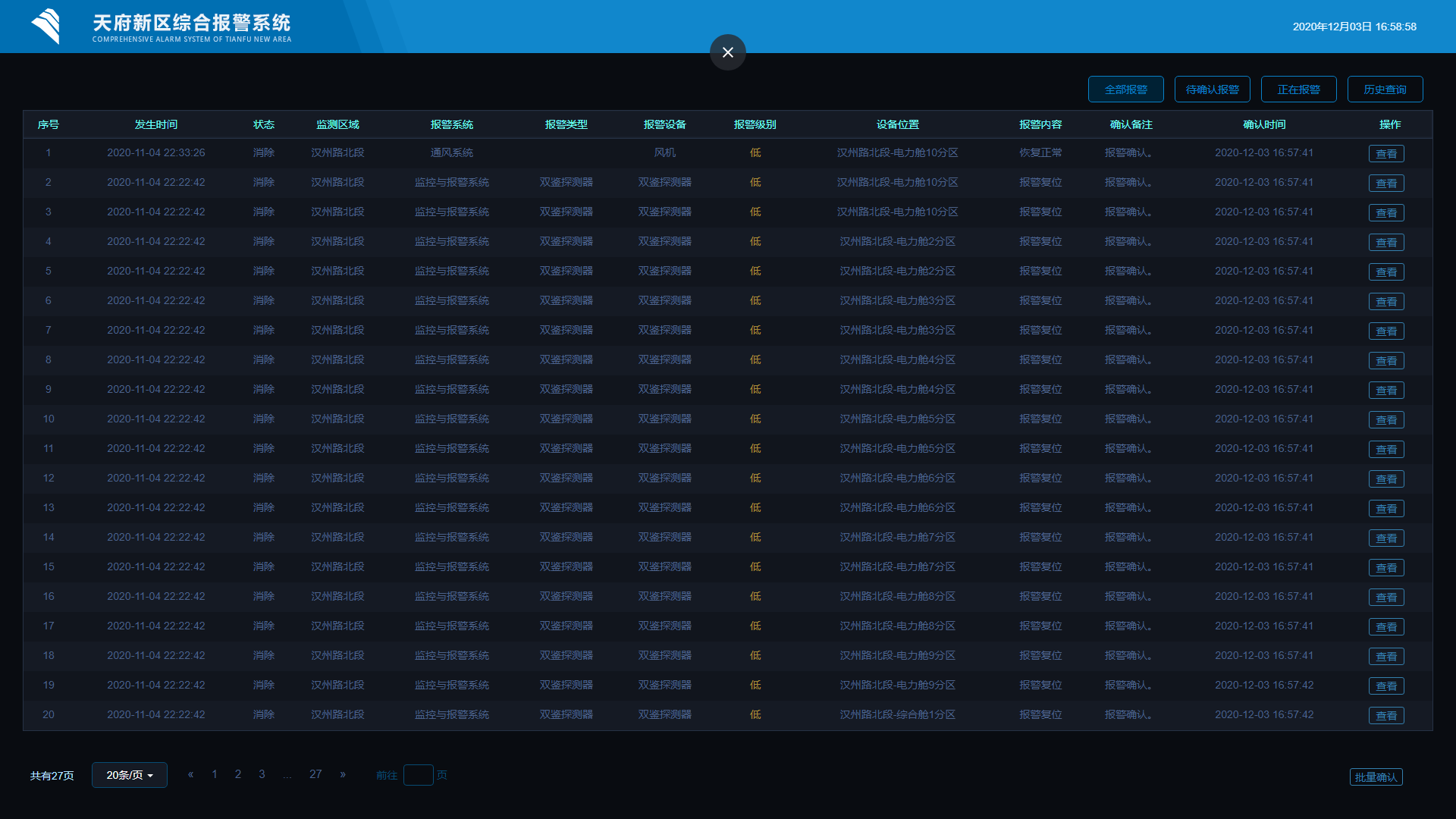

报警数据列表

所有设备的报警信息及时提醒,并综合统计展示,提供分级报警、检索和分类查看。

数据统计分析

提供历史数据查询,并可根据历史数据统计分析,用户可自定义统计分析内容和图表。

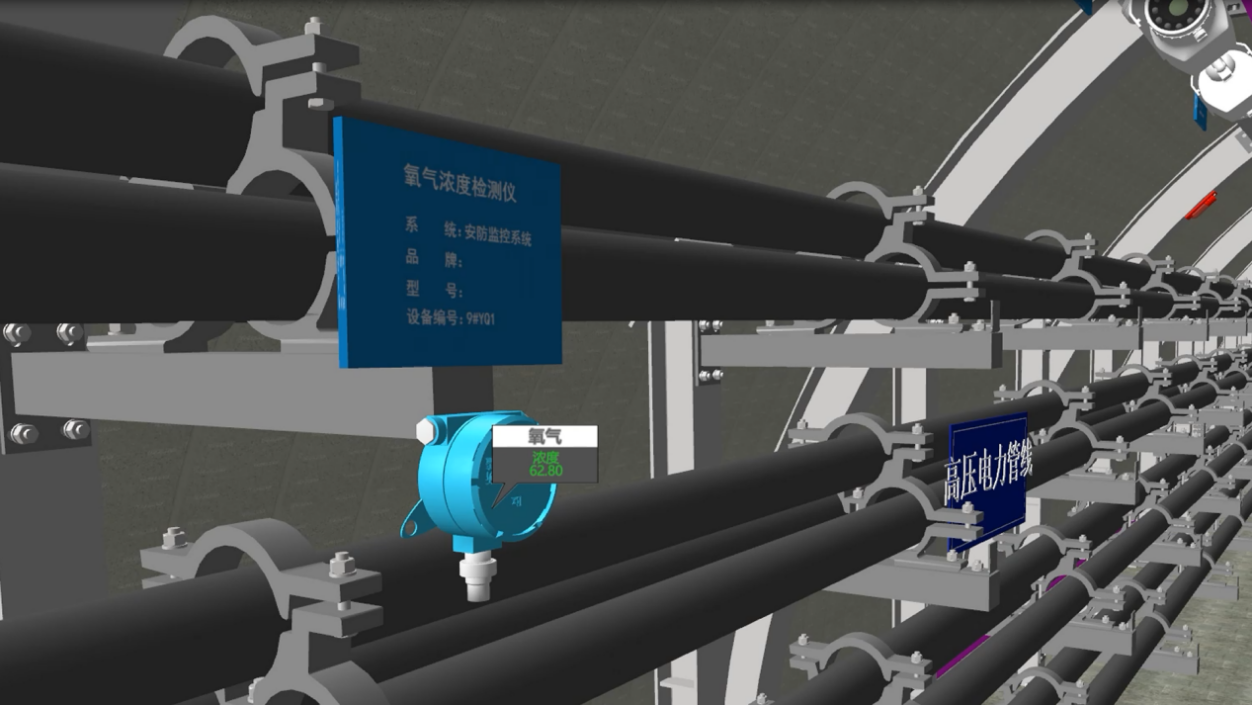

BIM与3D集成

用户可以在BIM建模的虚拟管廊中漫游,也可通过点击3D模型,查看各种与设备相关的文件及信息资料。

产品价值优势
多维度的展示模式

基于GIS地图和BIM直观展示管廊在城市中的地理空间分布,统览城市管廊及其设备,有利于管理者发现管理区域内的异常情况,叠加CAD、BIM和使用组态方式的展示方式使用户更加直观、及时的查看各类专业数据,高效帮助管理者识别当前故障、问题和风险。

01
高并发采集技术

综合管廊依靠放置在廊内的众多传感器实时监测廊内的运行环境参数,针对综合管廊现状数据采集服务应具有连接数量大、数据处理能力强、灵活配置、效率高等特性,当前系统采用的工业控制平台技术在国内国际上处于领先地位,可实现千万级点位轻松接入。

02
高压缩数据存储技术

根据目前的建设经验,标准的双舱管廊一公里需要接入的点位大约在1500点左右。根据建设标准管廊监控平台采集数据频率不得低于2秒每次,即一个点位在2秒内最少要产生一条数据。系统采用高效的高压缩率的工业级数据库技术,有效满足高压缩比和快速查询的需求。
